Портфолио: Ситуационный центр РТУ МИРЭА

Ситуационный центр состоит из трех функциональных помещений (рабочий зал, приемная, переговорная комната), серверной комнаты и вестибюля.

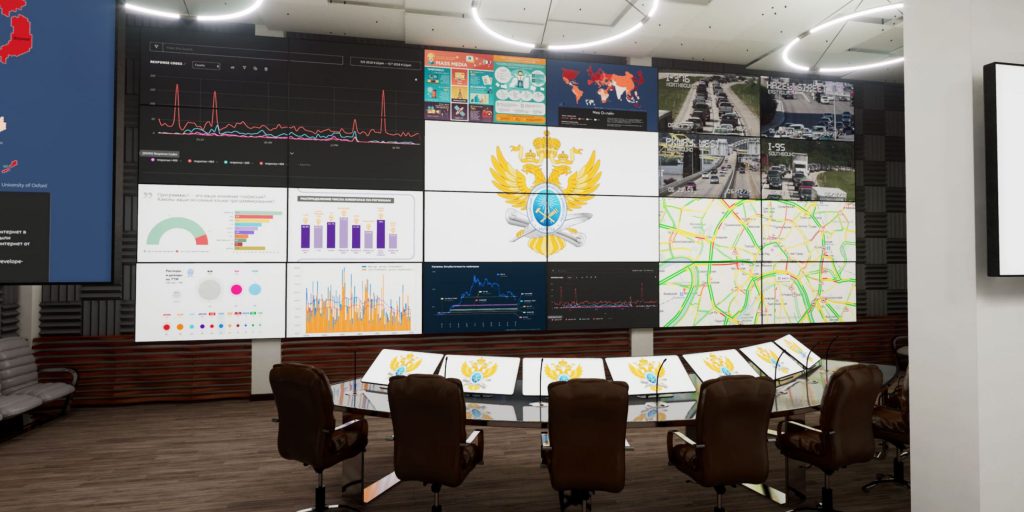

Главным средством отображения видеоинформации в рабочем зале является видеостена. Она состоит из объединённых в единое графическое поле ЖК-панелей размером 55” с разрешением FullHD (1920 х 1080).
Видеостена состоит из 24-х ЖК-панелей размером 55” в конфигурации 6 шт. по горизонтали, 4 шт. по вертикали. Общий размер видеостены составляет 725 x 272 см, графическое разрешение составляет 11520 х 4320 точек. Вывод графической информации на видеостену осуществляет видеопроцессор через HDMI интерфейсы для каждой панели, формируя единое поле из источников. Одновременно на видеостене можно отображать от 1-го до 24-х источников, их размеры и положения можно произвольно менять и формировать удобные раскладки из источников.

Дополнительными источниками отображения графической информации в зале Ситуационного Центра и приёмной являются ЖК-панели 65” LG 65SK8100PLA. Панели установлены на столбах и осуществляют показ изображения для зрительских мест.

Мультимедийный программно-аппаратный комплекс ввода звуковой информации.

Комплекс обеспечивает ввод звуковой информации от источников, обработку аудио сигналов и дальнейший вывод на акустическую систему воспроизведения звука.
Источниками аудио сигналов являются: компьютеры операторов в количестве 4-х штук, компьютеры-моноблоки делегатов в количестве 8-ми штук, микрофоны делегатов и операторов в количестве 10-ти штук и компьютер-терминал видеоконференцсвязи.

Передача звуковой информации с компьютеров операторов, делегатов и видеотерминала осуществляется по сети Ethernet на аудиопроцессор по протоколу DANTE (цифровой сетевой аудио протокол), что обеспечивает отсутствие помех, наводок и затухания сигналов при передаче аудио на длинные расстояния и т.д.

Все оборудование комплекса преднастроено, необходимое ПО установлено и готово к использованию.

Мультимедийный программно-аппаратный комплекс вывода звуковой информации.

Комплекс обеспечивает воспроизведение звуковой информации от всех источников аудио.
Комплекс состоит из четырёхканального усилителя мощности и 12-ти акустических высококачественных динамиков потолочного крепления.
Аудиопроцессор передаёт на усилитель мощности аудио каналы. Комплекс позволяет организовать 4 независимые зоны воспроизведения аудио или объединить в единую зону воспроизведения аудио. В каждой зоне воспроизведения аудио можно осуществлять регулировку уровня громкости независимо или во всех одновременно.

Мультимедийный программно-аппаратный комплекс видеосвязи.

Комплекс обеспечивает проведение мероприятий видеоконференцсвязи с количеством участников до 150. Для этого применяется мультиплатформенное решение TrueConf. Комплекс позволяет осуществлять одновременно несколько независимых конференций с высоким качеством звука и изображения HD, FullHD и 4K при невысоких нагрузках на сеть передачи данных.

Система управления.

Система управления осуществляет эффективное, удобное и оперативное управление всем мультимедийным комплексом Ситуационного Центра. Состоит из контроллера управления Crestron и сенсорной панели с графическим меню, разработанным специально для СЦ.

Рабочие Места операторов.

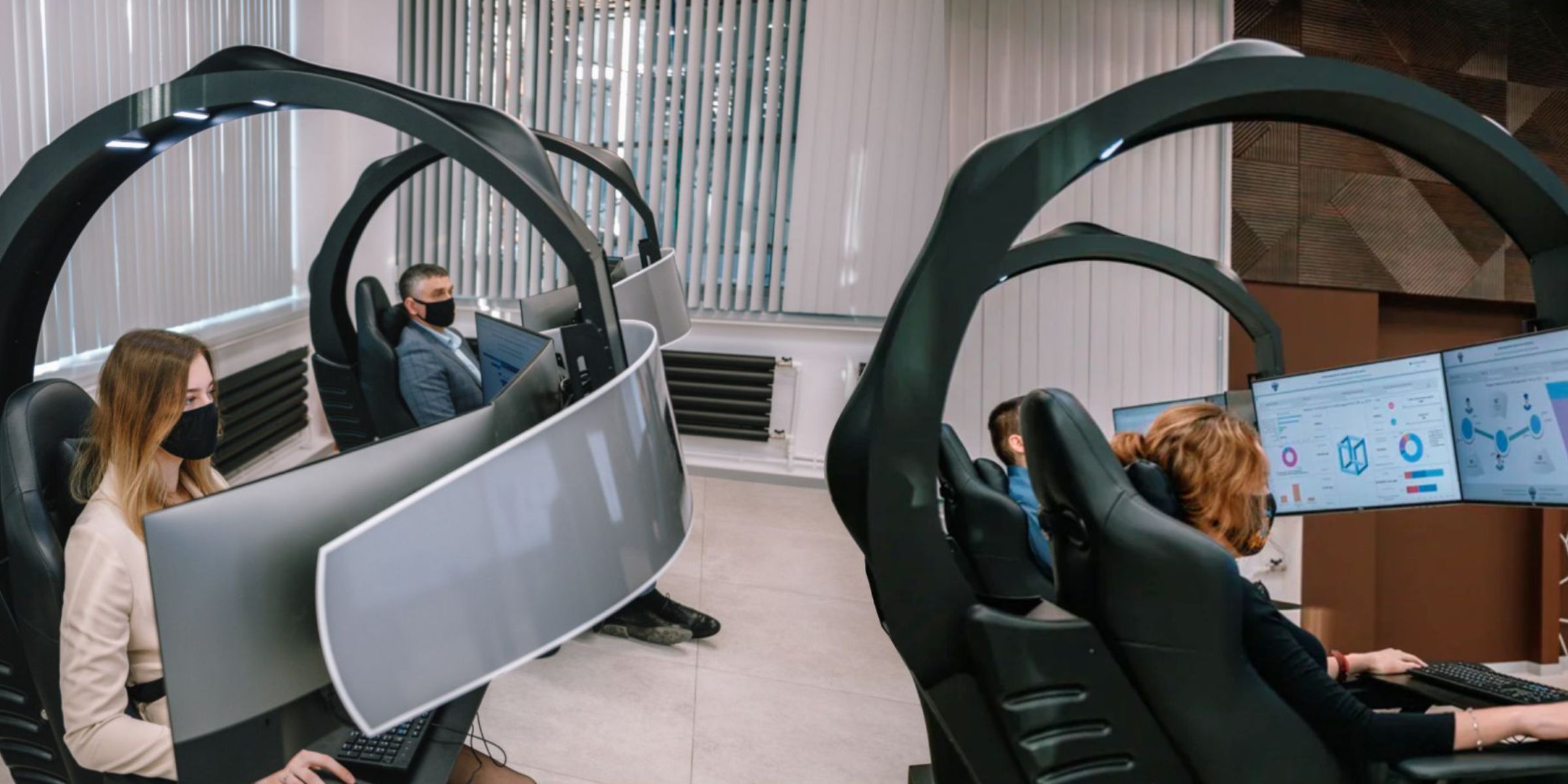

Места операторов СЦ CYBERCAPSULE – 4 шт. Представлены в виде эргономичных кресел с пневморегулировкой посадки. Оснащены 3-мя мониторами и мощным ПК.

Рабочие места делегатов.

Эти рабочие места предназначены для делегатов, которые находятся непосредственно перед видеостеной за полукруглым столом. Рабочие места оснащены мощными моноблоками, IP телефонами и микрофонами конференц-системы. С любого компьютера можно осуществлять вывод графики на видеостену и осуществлять воспроизведение аудио материалов в зале.

Переговорная комната

Переговорная комната СЦ МИРЭА предназначена для проведения совещаний, сеансов видеосвязи, переговоров вместительностью до 5 делегатов за главным столом и до 21 гостя в общей зоне.

Система отображения — Проекционный комплекс.

Проектор осуществляет отображение графической информации в малой переговорной комнате непосредственно на стену переговорной комнаты, которая покрыта специализированной проекционной краской. Размер изображения составляет 460 х 240 см.
Световая мощность проектора составляет 12 000 Lumen, графическое разрешение 1920 х 1200 точек. Источником видеосигнала для проектора служит матричный коммутатор.

Акустическая система.

В переговорной комнате предусмотрено четыре подвесных потолочных динамика, подключенных к общей акустической сети. Комплекс обеспечивает воспроизведение звуковой информации от всех источников аудио.

Аудиопроцессор передаёт на усилитель мощности аудио каналы. Комплекс позволяет организовать 4 независимые зоны воспроизведения аудио или объединить в единую зону воспроизведения аудио. В каждой зоне воспроизведения аудио можно осуществлять регулировку уровня громкости независимо или во всех одновременно.

Приемная

В приемной предусмотрена система отображения информаций – ЖК-телевизор 65”, на который может транслироваться информация с рабочих мест операторов и других источников СЦ.

Серверная

Серверная является центром всех мультимедийных систем Ситуационного центра.

Мультимедийный программно-аппаратный комплекс ввода и обработки информации.

Комплекс обеспечивает сбор, обработку и хранение информации, а также вывод данных в графическом формате на источники отображения.

В состав комплекса входят серверы приложений 20 шт., они формируют общий Data Center Ситуационного Центра. Серверы расположены в коммутационной стойке, подключены к внутренним сетевым ресурсам РТУ МИРЭА и внешним каналам связи через сеть Интернет.

Система видеонаблюдения.

 На территории всего СЦ организована вспомогательная система видеонаблюдения для операторов конференций и совещаний с целью удаленного одновременного мониторинга хода проведения заседаний в обоих помещениях СЦ.
